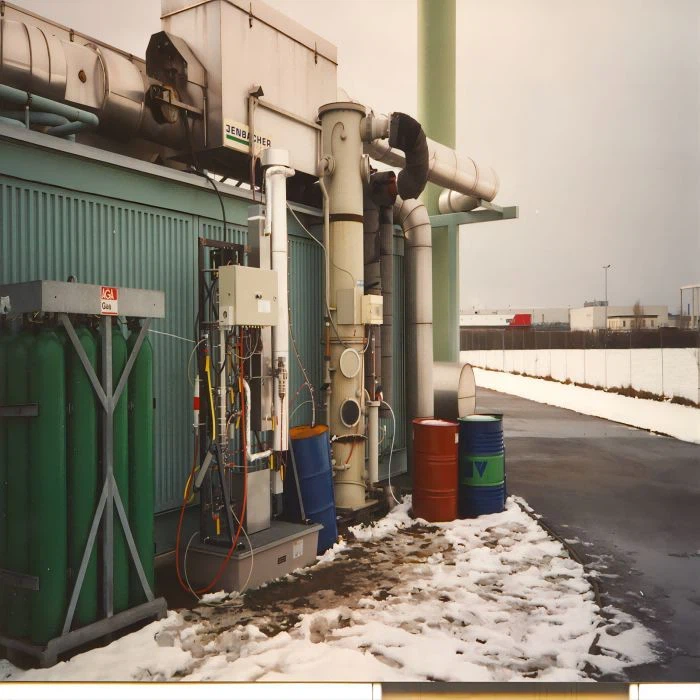

Stacionari SCR sistema

Stacionarioji SCR sistema gali būti pritaikyta įvairiems sausumos scenarijams, pvz., elektrinėms, krosnims, kogeneracijai ir kitam apdorojimui po deginimo. Jis tinka dyzeliniams, sunkiosios alyvos, biokuro ir dujinio kuro varikliams. Dėl konfigūracijos ir derinimo jis gali susidoroti su įvairiais teršalais ir sumažinti azoto oksido emisiją daugiau nei 98%.

1. Valdymo sistema:

Stebėkite ir reguliuokite sistemos veikimo parametrus, tokius kaip temperatūra, slėgis, srautas ir reduktoriaus tiekimas, kad optimizuotumėte denitrifikacijos efektą.

Atvirojo ciklo sistema: SEP/SNV, uždarojo ciklo sistema: SNQ

● Temperatūros jutiklis TEA

Matavimo diapazonas: iki 600 laipsnių

Signalo išvestis: 4-20 mA



● Slėgio skirtumo siųstuvas PEA

Matavimo diapazonas: 0-100 mbar

Signalo išvestis: 4-20 mA



● NOx jutiklis

Matavimo diapazonas: 0-1500 ppm

Temperatūra: max 620 laipsnių



● Temperatūros jungiklis UT

Signalas siunčiamas variklio valdikliui, kai pasiekiama temperatūros riba

2, katalizatorius ir keitiklis

Reakcijos kamera: vieta, kur išmetamosios dujos liečiasi su reduktoriumi, dažniausiai vertikalus arba horizontalus vamzdis su katalizatoriumi viduje.

SCR katalizatorius: medžiaga, naudojama NOx redukcijos reakcijai skatinti, dažniausiai metalo oksidas arba metalo oksido ir kitų elementų sudėtinė medžiaga.

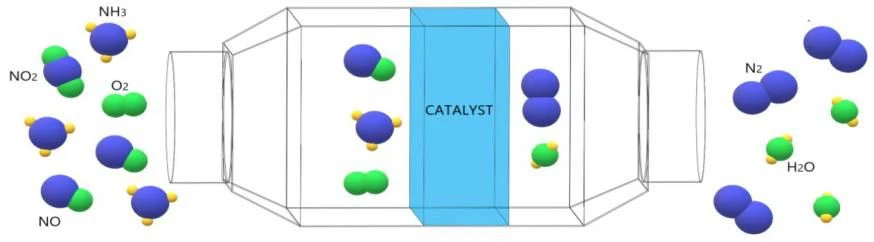

Pagrindinis SCR katalizatoriaus denitrifikacijos reakcijos principas:

Karbamido tirpalas praeina per maišymo vamzdelį, o terminio skilimo / hidrolizės būdu pagamintas amoniakas visiškai sumaišomas su įrenginio išmetamosiomis dujomis ir patenka į reaktorių, kuriame yra cheminės reakcijos katalizatorius, kad susidarytų azotas ir vandens garai. Veiksmingas NE_xkonversijų rodiklis gali siekti 98%.

Karbamido hidrolizė: CO(NH₂)₂ + H₂O = NH₂BENDRAI₂NH₄=2NH₃ + BENDRAI₂

Karbamido pirolizė: CO (NH₂)₂=NH₃+HNCO, 8HNCO+6NE₂=8CO₂+4H₂O+7N₂

>Greita cheminė reakcija: 2NO+2NE₂+4NH₃= 4N₂+6H₂O

>Lėtos cheminės reakcijos: 8NH₃ + 6NE₂ = 7N₂ + 12H₂O

SCR katalizatorius:TiO₂matrica

● Didelis paviršiaus plotas

● Stipri sąveika su veikliosiomis medžiagomis

WO₃ reklamuotojas

● Padidinkite šiluminį stabilumą

● Stiprus rūgštingumas skatinaNH₃adsorbcija

V₂O₅veiklioji medžiaga

● Vienodas paskirstymasVox

● Redokso ciklas (V4+ - V5+)

● Įkeliama 1 - 3 masės % V₂O₅

Aktyvus:

3. Dozavimo sistema

4, žiniasklaidos tiekimas

Oro tiekimo oro tiekimo sistema: Oro kompresorius CA oro kompresorius, Oro vožtuvų komplektas DRV oro vožtuvų grupė.

Jei klientas tiekia suslėgtą orą, mes pateikiame oro vožtuvų grupę; jei nėra suspausto oro, mes tiekiame oro kompresorių, integruotą į SEP.

Reagento tiekimas: atsakingas už reduktoriaus tiekimą į reaktorių, kad būtų užtikrintas pakankamas reduktorius pilnai reaguoti su NOx. 40 % masės koncentracija, 32,5 % karbamido tirpalas yra neprivalomas. Karbamido suvartojimas yra susijęs su pašalinimo efektu ir derinimo situacija.

SEP sistemai skirtas VPH karbamido siurblys, maksimalus debitas 14L/val

Standartinis VNR karbamido siurblys, maksimalus debitas 95/125/190L/val

Didelio našumo karbamido siurblys, maksimalus srautas 10,000 l/val

Stacionarioji SCR sistema turi didelę produktų seriją, įskaitant labai integruotas sistemas, atvirojo ciklo valdymo sistemas ir uždarojo ciklo valdymo sistemas. Modulinės konstrukcijos koncepcijos katalizatoriai, reakcijos kameros, įpurškimo sistemos ir valdymo sistemos gali būti pritaikytos skirtingiems galios diapazonams. Uždarojo ciklo valdymo sistema naudoja patentuotą įmontuotą aptikimo technologiją, kad būtų pasiektas didelio tikslumo denitrifikacijos valdymas, ilgi priežiūros ciklai ir mažas gedimų procentas, siekiant optimizuoti veiklos sąnaudas.

Jinan Jingheng Machinery Equipment Co., Ltd. yra aukštųjų technologijų pardavimo ir paslaugų įmonė, kurios specializacija yra generatorių agregatų projektavimas, montavimas, eksploatavimas ir priežiūra bei išmetimo denitrifikacijos projektų palaikymas. Ji teikia klientams visapusiškus sprendimus, tokius kaip visapusiško dujų panaudojimo sistema, kombinuota šilumos ir elektros energijos sistema (CHP), nuotekų valymo sistema ir išmetamųjų dujų papildomas apdorojimas. Siekdama patenkinti įvairius klientų poreikius, tokius kaip galia, ekonomika ir aplinkos apsauga, įmonė aktyviai tiria Stacionarių SCR sistemų sprendimus, skirtus žemės ūkio kombinuoto šilumos ir elektros energijos panaudojimo scenarijams, tokiems kaip šiltnamiai, stikliniai namai ir šiltnamiai.
